烟气监测

应用背景：

SCR烟气NOx浓度平面分布在线监测技术。SCR系统运行的优化是保障电厂满足日益严格的环保要求的重要一环。SCR系统优化运行调整的核心是NOx浓度分布的准确测量及匹配喷氨量的优化调整。目前绝大多数的电厂使用的设备只能获取1-2个测点的NOx浓度，而实际烟道内烟气的流场十分不均匀，NOx浓度分布也存在很大梯度，这意味着现有NOx浓度测量数据代表性很差，无法满足SCR系统精细化调整的要求，更无法实现喷氨格栅的分区优化调整。此外，超低排放下过量喷氨导致氨逃逸已成为电厂空预器和引风机等设备正常运行的重大威胁。而NOx平面分布浓度能够全面表征SCR脱硝系统工作效能并且体现NH3逃逸情况，是解决环保脱硝要求和过量喷氨这一对运行要求矛盾核心。

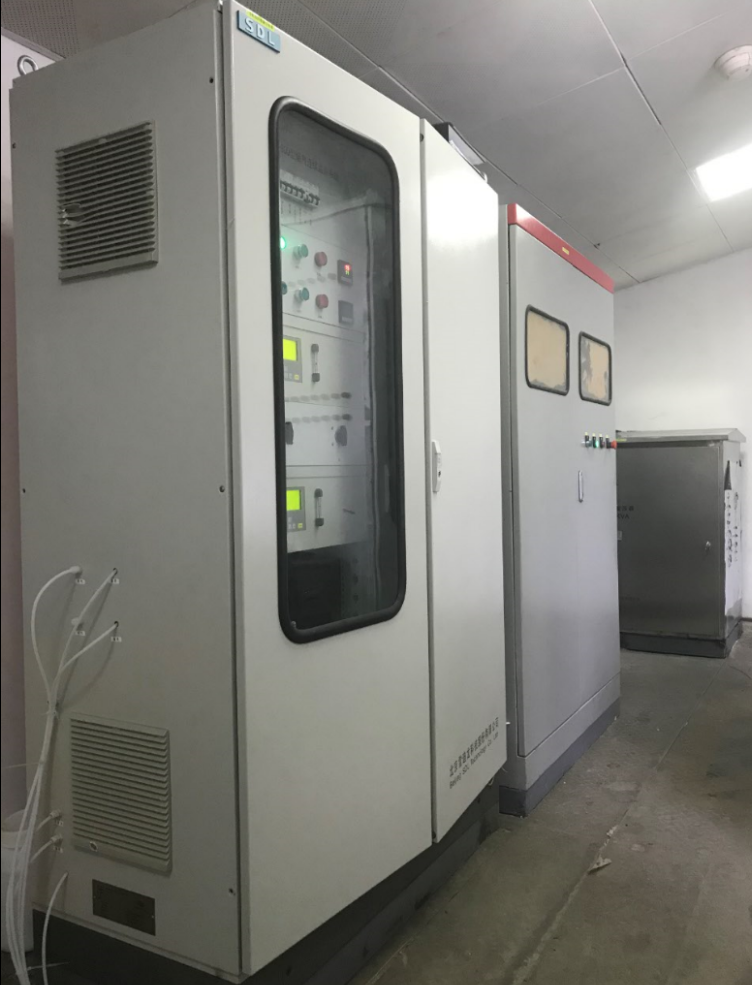

烟气NOx/CO/O2浓度平面分布在线监测系统

关键技术：

本监测系统的主要组件包括网格化取样管路、NOx在线监测模块、智能巡回检测控制系统等，主要实现在线连续的网格化烟气取样、巡回切换分析以及多余烟气的自动送回。其中，网格化取样管路进行网格化的采样探枪布置；智能巡回检测控制系统可对多路电磁阀进行同步协调控制，实现网格化测点的同步性。整套系统无零点漂移、稳定性高，适合进行超低排放浓度的准确测量和SCR的精准分区 喷氨控制。

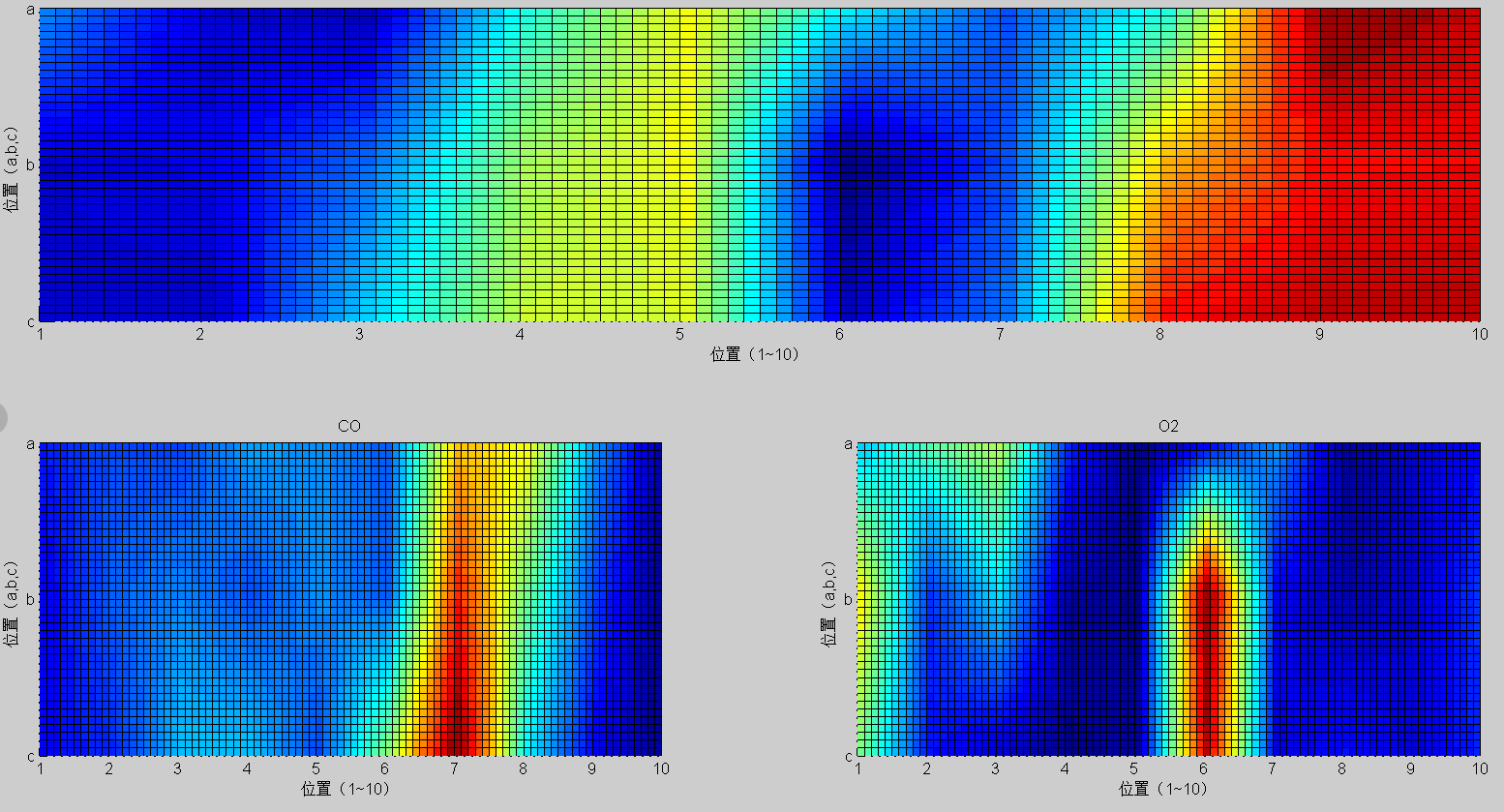

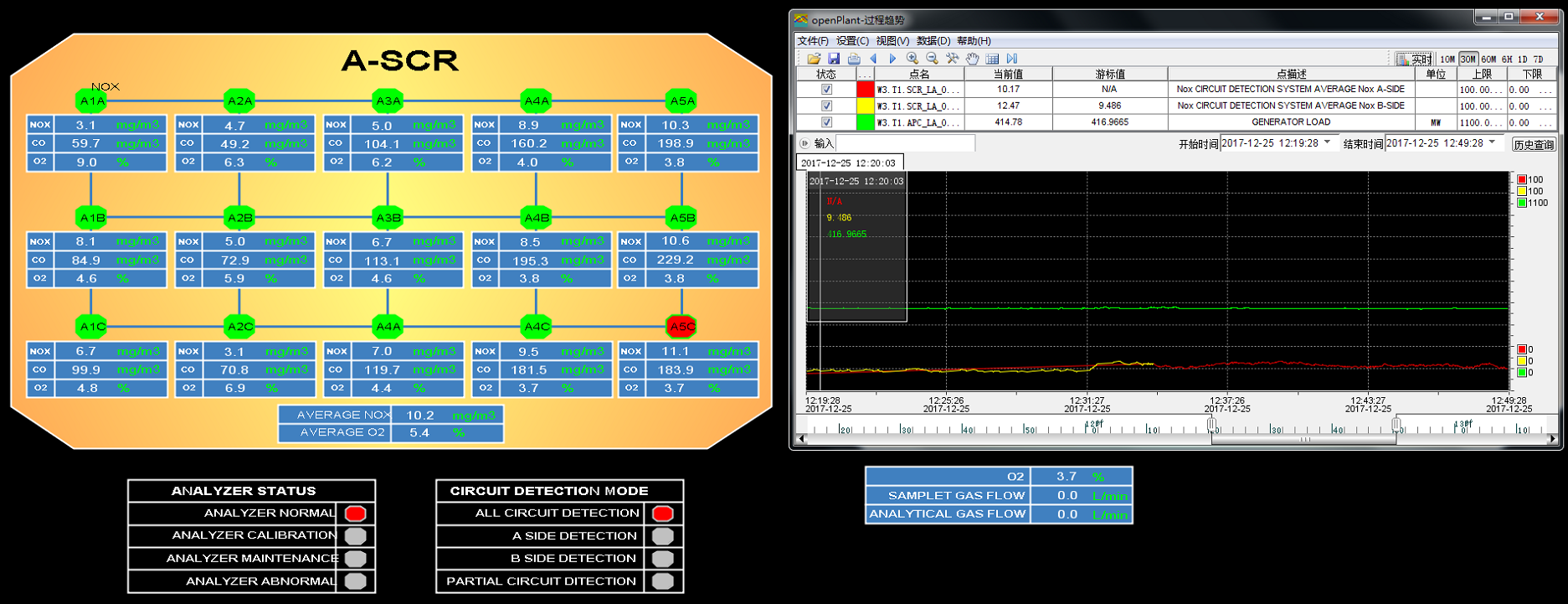

NOx/CO/O2浓度平面分布监测结果和DCS显示界面

技术指标或产品性能：

●实现≤20s时间间隔的巡回检测，巡回周期≤5min；

●两侧烟道NOx浓度网格式平均值测量时间≤2min。

效益分析:(按600MW容量机组为例)

●减少总喷氨量10%-15%，节约成本30-50万元/年；

●控制氨逃逸量≤3ppm，降低空预器堵塞的风险，从而减少送引风机电耗和空预器维护费用，年轻经济效益200万元；

●无需进行喷氨格栅优化试验，年减少试验费用40万元。
